היסודות של הברגה

חיבור בורג

(1) מבנה חיבור הברגים הרגיל

1, הצורה והמפרט של ברגים רגילים

הצורה הנפוצה של מבנה הפלדה היא סוג ראש משושה גדול, וקודו מסומן על ידי האות M עם הנומינלי והקוטר (מ"מ). M18, M2 0, M22 ו- M24 משמשים בדרך כלל בהנדסה. על פי התקנים הבינלאומיים, הברגים מאוחדים בציוני ביצועי הבורג, כמו "4.6", "8.8" וכן הלאה. המספר שלפני הנקודה העשרונית מציין את חוזק מתיחה הנמוך ביותר של חומר הבריח, כמו "4" עבור 4 0 0n/mm2 ו- "8" עבור 800n/mm2. המספר לאחר נקודת העשרון (0.6, 0.8) מציין את יחס התשואה של חומר הבריח, כלומר היחס בין נקודת התשואה לחוזק מתיחה הנמוך ביותר.

על פי דיוק העיבוד של ברגים, ברגים רגילים מחולקים ל- A, B, C שלוש רמות.

ברגי Class A ו- B (ברגים מעודנים) עשויים פלדה של 8.8 כיתה ומופנים על ידי כלי מכונה. המשטח חלק, הגודל מדויק, ושימוש בחורים מסוג I (כלומר, חורי הבריח נקדחים או נגררים מחדש על החברים המורכבים, קירות החור חלקים והחורים מדויקים). בגלל דיוק העיבוד הגבוה שלו, ניתן להשתמש במגע קרוב עם קיר החור, עיוות החיבור שלו הוא ביצועים מכניים קטנים, טובים, כדי לעמוד בחיבור גזירה ומתח גדול. עם זאת, ייצור והתקנה הם יותר עמלניים ויקרים, ולכן הם פחות משמשים במבני פלדה.

ברגי Class C (ברגים מחוספסים) עשויים מפלדה 4.6 או 4.8 כיתה, עיבוד מחוספס, הגודל אינו מדויק מספיק ורק חורים מסוג II נדרשים (כלומר חורי בריח נגרמים בחלק אחד בכל פעם או נקדחים ללא תרגיל. בכוח גזירה העברה, עיוות החיבור גדול, אך ביצועי מתח ההעברה טובים, הפעולה אינה זקוקה לציוד מיוחד והעלות נמוכה. הוא משמש בדרך כלל בחיבורים בורג תחת כוחות מתיחה ובחיבורי גזירה משניים במבנים תחת עומסים סטטיים או עומסים דינמיים עקיפים.

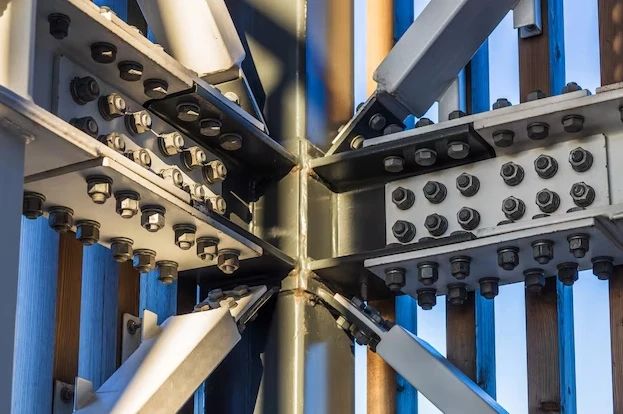

2, סידור חיבור בורג רגיל

סידור הברגים צריך להיות פשוט, מאוחד וקומפקטי, לעמוד בדרישות הכוח, במבנה סביר וקל להתקנה. ישנם שני סוגים של סידור (כפי שמוצג באיור): מקביל ומעורר. המקביל הוא פשוט יותר, Staggered הוא קומפקטי יותר.

(2) מאפייני לחץ של חיבור בריח רגיל

1. חיבור בריח גזירה

2, חיבור בורג מתח

3, חיבור בורג גזירה מתיחה

(3) מאפייני הלחץ של ברגים בעלי חוזק גבוה

ניתן לחלק את חיבור הברגה בעלת חוזק גבוה לסוג החיכוך וסוג הלחץ בהתאם לדרישות התכנון והכוח. כאשר חיבור סוג החיכוך נתון לגזירה, כוח הגזירה החיצוני מגיע להתנגדות החיכוך המרבית האפשרית בין הלוחות. כאשר מתרחשת החלקה היחסית בין הצלחות, נחשב כי החיבור נכשל ונפגע. כאשר חיבור סוג הלחץ הוא גזירה, מותר להתגבר על החיכוך והחלקה היחסית בין הלוחות מתרחשת ואז הכוח החיצוני יכול להמשיך להתגבר, והכישלון הסופי של גזירת הבורג או לחץ קיר החור שמתרחש לאחר מכן הוא מצב הגבול.
